ACTUADORES MOTORIZADOS
Los actuadores motirizados son tipicamente compactos, proporcionando al cliente la posibilidad de actualizar y motorizar monturas ópticas o estaciones manueales para control remoto y mediante la PC. Como una unidad automatizada, estos actuadores son utilizados en alineamiento, produccion de cabezal de lectura, insertos ópticos, etc. Newport cuenta con varios modelos de actuadores motorizados dependiendo de la longitud de carrera, resolución o presición.

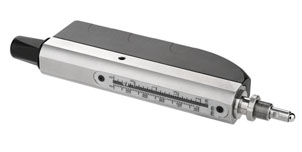

ACTUADOR MOTORIZADO DE ALTA VELOCIDAD modelo LTA-HS
El modelo LTA-HS es un actuador motorizado de Alta velocidad que está optimizado para aplicaciones de alta velocidad y proporciona una longitud de carrera de 50mm.
Los actuadores LTA fueron diseñados para ser ajustados dentro de estaciones manuales u otros componentes opto-mecanicos como reemplazo directo para micrómetros manuales.
Cuenta con un diseño que ahorra espacio con el motor y tornillo de avance montados de lado a lado.
Esto reduce la longitud del actuador en un 50 % y minimiza los efectos indeseables de cantilever cuando se utiliza en equipos de automatización.
La punta no giratoria evita el desgaste y las variaciones periódicas de movimientos que pueden ser causadas por el contacto entre la punta variable de rotación y su superficie de contaco.
Un botón de ajuste manual permite un posicionamiento rápido del actuador cuando el motor está apagado.
Mas Información
Ver más modelos
Especificaciones Técnicas
Model LTA-HS
Minimum Incremental Motion 0.1 µm
Maximum Speed 5 mm/s
Axial Load Capacity (+Cx) 50 N
Uni-directional Repeatability 0.5 µm
Uni-directional Repeatability, Typical 0.15 µm
Bi-directional Repeatability, Guaranteed 2 µm
Bi-directional Repeatability Typical 0.6 µm
On-Axis Accuracy, Guaranteed 15 µm
On-Axis Accuracy, Typical 5 µm
Load Capacity, Push 40 N
Load Capacity, Pull 50 N
Base Material Stainless steel body
Drive Mechanism Non-rotating lead screw
Feedback Motor mounted rotary encoder, 2048 cts/rev.
Drive Screw Pitch 1.0 mm
Reduction Gear 1:14
Limit Switches Optical switches, both ends, max. travel limit is adjustable
Motor DC Servo
Drive Type High Speed DC Servo
Vacuum Compatibility No
Origin Uses minimum travel limit for homing, typically <4 µm repeatability
MTBF 10,000 h
Weight 0.77 lb (0.35 kg)
