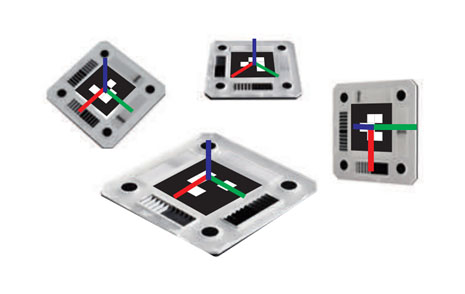

Nuevos Marcadores 6D Photron
Los nuevos marcadores especiales 6D permiten capturar 6 grados de libertad
con una única cámara!
Beneficios:
Datos 6D desde una única cámara.
Simple instalación y uso
Compatibles con cualquier cámara y cantidad de cuadros por segundo.
Dos tamaños de marcadores disponibles.
Tradicionalmente, el análisis de movimientos en 3D requirió procesos de instalación complicados, donde al menos dos o más cámaras tienen que estar precisamente posicionadas y calibradas utilizando un proceso intrincado que involucra una plantilla dedicada.
Una vez que se realiza esto, un software dedicado debe rastrear y medir los puntos de interés a medida que se mueven en el espacio en los tres ejes (X, Y y Z). Aún más calibración y equipamiento pueden ser necesarios si se necesita extrapolar la altura de los objetos con relación a sus ángulos de cabeceo (pitch), guiñada (yaw) y alabeo (roll).
Los marcadores 6D de Photron simplifican en gran manera este proceso. Utilizan un marcador lenticular de alta precisión que permite a cualquier cámara, de cualquier resolución y cantidad de cuadros por segundo, medir rápida y limpiamente las seis coordenadas del objeto de interés en el espacio. Este conjunto de 6 coordenadas se conocen como 6D o 6DoF (grados de libertad, por sus siglas en inglés).
Además, si la combinación de cámara y lentes originales están disponibles, es sencillo recrear un modelo para analizar videos previamente adquiridos independientemente de su resolución o velocidad de grabación. Todo lo que se requiere además de los marcadores 6D fijos al sujeto de pruebas es un archivo de calibración producido moviendo una cuadrícula de calibración 2D alrededor del campo de visión deseado.
Aplicaciones:
Biomecánica.
Test de seguridad en impactos de vehículos.
Robótica de recoger y colocar (pick and place)
Aeroespacial.
¡Nueva Fastcam Nova!
Nos complace presentarles la nueva cámara FASTCAM NOVA
de nuestra representada Photron
La FASTCAM NOVA reúne tecnologías únicas en su sensor de imágenes CMOS junto a la gran experiencia en imágenes digitales de alta velocidad de Photron para proveer una cámara con la flexibilidad para ser utilizada en una gran variedad de aplicaciones. Disponible en tres modelos diferentes, la NOVA ofrece imágenes de 12 bit con velocidades de hasta 12.800 cuadros por segundo (fps) en resolución de 1 megapíxel y velocidad de obturación menor a 300 ns. Velocidades de hasta 1.000.000 fps pueden obtenerse a resolución reducida. Todo esto disponible en una cámara robusta, compacta y de bajo peso que provee la mejor sensibilidad a la luz en su clase.
Características standard de la NOA incluyen un obturador mecánico interno para permitir calibración remota del sistema, una interfaz Gigabit Ethernet de alta performance para control de la cámara y descarga de imágenes a alta velocidad, segmentación de memoria que permite el grabado en una partición mientras se descarga otra y compatibilidad con un gran número de formatos lentes standard que permiten el uso de montura tipo Nikon G, Montura C y lentes Canon EF.
La NOVA también posee un diseño de cuerpo sellado que previene que el polvo y partículas corrosivas contaminen la electrónica sensible. Un SSD FASTDrive opcional puede ser utilizado para la descarga de imágenes hasta a 1 GB por segundo.
El software Photron Fastcam Viewer (PFV) intuitivo y de gran funcionalidad está incluido con la cámara NOVA. También está incluido el Photron Device Control SDK que permite la integración de la cámara con software del usuario junto con librerías para controlar la cámara mediante entornos MATLAB o Labview.
Características principales:
Resolución 1024x1024 píxels.
12.500 fps a máxima resolución.
Obturador global electrónico a menos de 300 ns (independiente de la cantidad de fps).
ISO 40.000 monocromático (ISO 100.000 monoT).
ISO 16.000 color.
Hasta 64 GB de memoria interna.
Disco de estado sólido removible opcional.
Salida HD-SDI.
Conexión Gigabit Ethernet.
|
