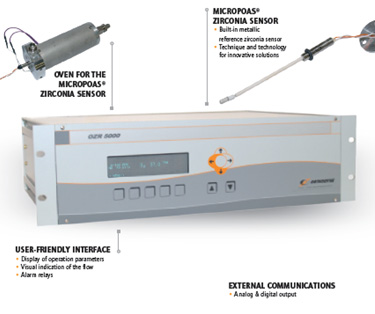

OZR5000
Analizador de trazas de oxígeno

Es un analizador diseñado por Orthodyne que cumple con los requerimientos industriales de las industrias de producción de gas y de tratamientos térmicos. Incluye el sensor de Zirconio MicroPoas® con una referencia metálica.

Sensor de Zirconio MicroPoas®

1. Alta tecnología para tener una alta eficiencia de medición y control
Con este sensor se optimiza la instalación y la seguridad del proceso. La referencia metálica permite que el equipo sea completamente independiente del ambiente externo. No necesita un gas de referencia, es de puesta a punto.

2. Productos con un rendimiento probado
El sensor MicroPoas® permite al analizador ofrecer una excelente precisión,  una linealidad sin igual y le permite reducir y mantener bajo control los gastos de mantenimiento. Desde la medición de oxígeno en una fugacidad volcánica hasta microelectrónica, la tecnología MicroPoas® es adaptable a un amplio rango de aplicaciones, tanto en campos industriales como científicos.
3. Performance del Sensor MicroPoas® mas simple
• Especifico para Oxígeno.
• Sin necesidad de un gas de referencia.
• Vida útil mayor a 3 años en gases limpios.
• Temperatura recomendada desde 500 hasta 1050ºC.
• Resistencia a la presión mayor a 400 atm.
• Resistencia a shocks térmicos mayor a 100 ciclos entre 20 y 700ºC en 10 segundos.
• Homogeneidad térmica para una alta precisión de medición.
• Rápida puesta a punto.
• Ensambles especiales para mediciones en vacío o a presiones bajas.
APLICACIONES DEL SENSOR
• Plantas de separación de Aire
• Laboratorios de gases especiales
• Control de Procesos
• Industria del Acero
• Estaciones de carga de camiones criogénicos
• Investigación básica
• Investigación de materiales
• Monitoreo de la atmósfera
ESPECIFICACIONES OZR5000
Método de medición MicroPoas®
Rango 0.01 ppm a 25 % O2
Flujo Mínimo flujo sin bypass : 30 ml/min.
Desde 1 a 3 l/h para el sensor + bypass flow un bucle rápido
Máxima presión y temperatura de entrada 3 bars abs*
110°C
Tiempo de respuesta T90 < 2s con bypass abierto
Lectura desde el display de fácil uso Display de los parámetros de operación, flow rate, mensajes de error, indicaciones de estado del sensor MicroPoas®. Indicaciones visuales del flujo.
Señales de salida 4-20 mA señales de salida lineales, isolación galvanica
Alarmas 2 treshold alarms, 1 general fault alarm, 1 flow alarm. Tresholds pueden ser ajustadas por encima del rango.
Precisión 2 % relativo
Drenaje por semana <1% de lectura
Resolución del display 0.01 ppm desde 0.01 ppm a 10 ppm, 0.1 ppm Desde 10 a to 10 000 ppm, 0.01 % desde 1 % a 10 %, 0.1 % desde 10 % a 25 %
Conexiones de Entrada y Salida de muestra Uniones de acero inoxidable para tuberías
Suministro de Energía 110 to 220 Vac – 50/60 Hz; 50 VA
Dimensiones y peso Rack de 19” de 3 U : 483 x 133 x 365 mm – 10 kg
Ambiente de trabajo Temperatura: 0 to 55°C – Humedad : 5 to 90 % sin condensación
*Para una presión de salida entre 800 y 1750 mbar
